Shema priklopa Inverterja GROWATT SPF3500/5000ES z baterijo Litij CFE 5100 5kWh

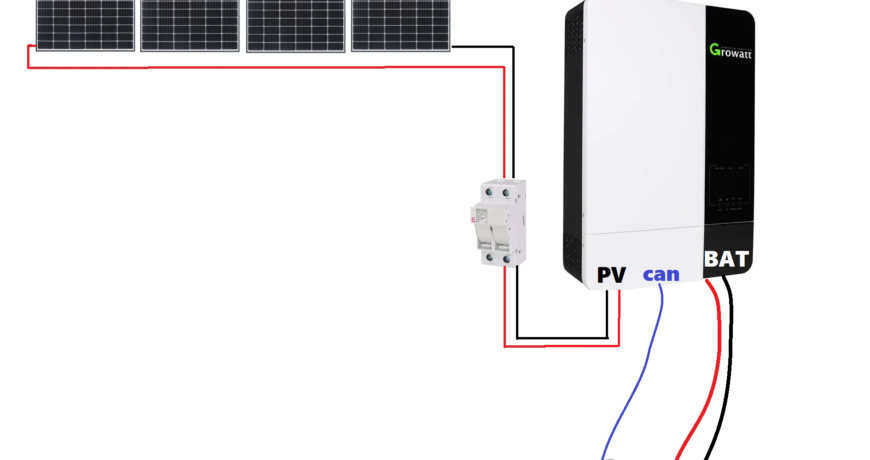

Shema prikazuje vezavo inverterja GROWATT SPF3500ES ali SPF5000ES z solarnimi paneli v 1 stringu in varovano z varovalnim odklopnikom 16A ter vezava na Litij baterijo CFE 5100 51V 5kWh.

Z 4 paneli moči 445W (Največja moč napetosti (Vmp) 44,3 V) zaporedno vezano  dosežemo 176V, kar zadostuje da se MPPT regulator  v inverterju zažene njegova meja je med 120-430V DC.





ZELO POMEMBNA JE OZEMLJITEV KONSTRUKCIJE SOLARNIH PANELOV NA STREHI SAJ V PRIMERU SLABE OZEMLJITVE PRIDE DO RAZELEKTRITVE NA MPPT REGULATORJU IN POSLEDIČNO POŠKODBO LE TEGA!





Spodaj vam predstavljamo primer kompatibilnosti in delovanja Growatt razsmernika z Li-ion baterijo. Kompatibilnost in delovanje je možno vzpostaviti preko CAN povezave, tako da nam ni potrebno ročno nastavljati parametrov, kot so maksimalna napetost polnjenja in praznenja. BMS z CAN protokolom skrbi za to da se baterija vseskozi prilagaja potrebam razsmernika in vsi parametri delujejo sinhrono….. V kolikor CAN povezava iz kakršnega koli razloga morda ne deluje – pa povezavo še vedno lahko nastavimo na ROČNI NAČIN (parametri razloženi čisto spodaj).

Primer nastavitve BMS-(CAN) komunikacije 2 med seboj vzporedno vezanih baterij CFE-5100 z kompatibilnim razsmernikom Growatt-5000ES ali spf 3500es. V kolikor je baterija le ena niso potrebne MASTER in SLAVE nastavitve.

Nastavitve na MASTER bateriji



Nastavitve na SLAVE bateriji:
Povezava Master baterije in Inverterja. Uporabi klasičen mrežni kabel. Na inverterju se priklopi na CAN komunikacijski konektor



Na inverterju se v programu 5 nastavi na LI (litijava baterija s komunikacijo



Paramete 36 se nastavi na 52 (komunikacijski protokol)

ROČNA NASTAVITEV BREZ CAN POVEZAVE (RAZLOŽENA SPODAJ) – V tem primeru seveda ne potrebujemo komunikacijskega podatkovnega kabla , povežemo le baterijo z + in – polom razsmernika (bodimo pozorni da ne obrnemo poralitete) !! Pravilno izneremo tip LI-ION in komunikacijo označeno z rdečo spodaj:



Primer ročne nastavitve povezave baterije CFE-5100 z kompatibilnim razsmernikom, Growatt 5000ES.

POMEMBNO – NASTAVITEV STIKAL PRI VZPOREDNI (PARALELNI) IN ZAPOREDNI (SERIJSKI VEZAVI) NAVODILA STRAN 16.

NEPRAVILNA NASTAVITEV STIKAL – LAHKO POŠKODUJE BATERIJO ZARADI ZAMENJAVE POLARITET IN PRIDE DO EKSPLOZIJE ! GARANCIJA SE V TEH PRIMERIH SEVEDA NE PRIZNA!

NAVODILA ENG

NAVODILA SLO

Navodila Growatt 3500-5000ES
